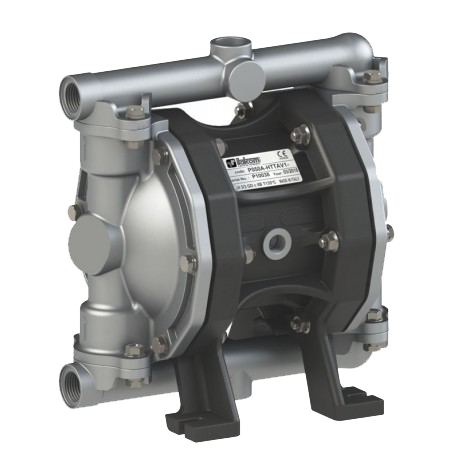

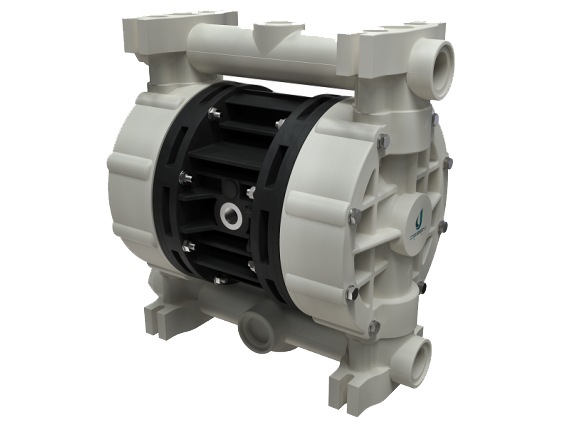

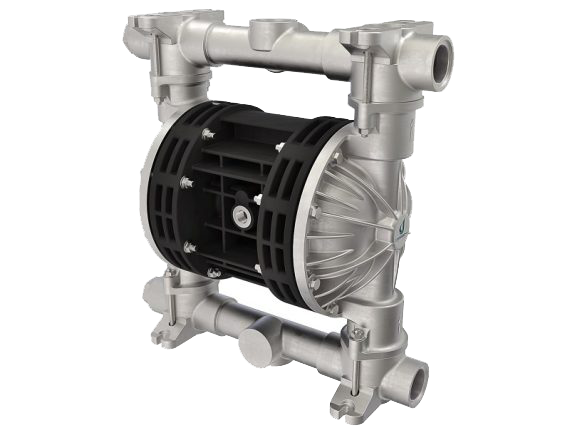

POMPES PNEUMATIQUES A MEMBRANES
Les minipompes à membrane Cubic et les pompes à membrane Boxer sont reconnues pour leurs performances élevées, leur grande puissance qui les rend aptes au pompage de fluides avec des viscosités apparentes élevées même en présence de parties solides en suspension.
Le circuit pneumatique anticalage garantit un fonctionnement sécurisé et ne demande pas de zone lubrifiée.
La capacité d’auto-amorçage à sec à de grandes hauteurs d’aspiration, accompagnée de la possibilité d’effectuer un réglage fin de la cadence sans pertes de pression ainsi que la possibilité de fonctionner à sec sans subir de dommages, ont donné à ces pompes une polyvalence d’utilisation sans précédent. Le vaste choix de matiériaux de composition permet en outre de déterminer la meilleure compatibilité chimique avec le fluide et/ou l’environnement sans négliger la plage de température. Leur principe de construction les rend particulièrement appropriées pour les applications lourdes en présence de forte humidité ou dans des environnements potentiellement explosifs (certification ATEX).
Principaux avantages
- Exécutions en PP, PVDF/ECTFE, ALUMINIUM et ACIER INOX AISI 316;
- Utilisation en environnement explosif (certification Atex zone 1- 2);
- Appropriées aux conditions difficiles d’utilisation et milieux avec une humidité élevée;
- Fonctionnement à sec;
- Auto-amorçante à sec;
- Alimentation à air non lubrifiée;
- Circuit pneumatique anticalage;
- Débit et hauteur d’élévation réglables;
- Réglage fin de la vitesse à pression constante;
- Possibilité de collecteurs dédoublés (deux aspirations et deux refoulements);
- Installation sur banc ou au plafond;
- Trois positions pour le refoulement et l’aspiration;
- Facilité d’entretien et de remplacement des pièces ;
- Excellent rapport performances/coûts.
Description de la pompe
Les pompes à membrane Debem sont constituées par un moteur pneumatique coaxial anticalage logé centralement. À son arbre sont fixées les membranes de nouvelle génération (profil Long Life). Aux deux extrémités, les deux corps de la pompe logent les vannes à boisseau sphérique et les sièges de retenue correspondants, de la conduite d’aspiration et de refoulement du produit.
|
A = vannes à boisseau sphérique |
 |
Fonctionnement
L’air comprimé, introduit par l’échangeur coaxial derrière une des membranes, détermine la compression et pousse le produit dans le conduit de refoulement , en même temps, la membrane opposée et solidaire à l’arbre de l’échangeur, crée une dépression en aspirant le fluide. Une fois la course terminée l’échangeur coaxial pneumatique dévie l’air comprimé derrière la membrane opposée et le cycle s’inverse.
Related products
-
ELECTROPOMPES CHIMIQUES VERTICALES
Les pompes centrifuges verticales en résine série IM sont des pompes à haut rendement pour installation fixes, avec la pompe plongée directement dans la cuve, actionnées par un moteur électrique (max 3000 tours/min) en prise directe pour le vidage rapide du fluide, avec des débits de 6 m3/heure à 75 m3/heure et hauteur d’élévation jusqu’à 38 m. La forme de ce type de pompe non seulement n’utilise pas de garnitures mécaniques (soumises à l’usure), mais en outre garantit la collecte d’éventuelles sorties accidentelles de fluide, dans un bac.
La roue ouverte permet le pompage en continu de fluides même très sales ayant une viscosité apparente jusqu’à 500 cps (à 20°C), avec éventuellement des parties solides en suspension, de petites dimensions.
Le choix des matériaux de construction permet de déterminer la meilleure compatibilité chimique avec le fluide et/ou l’environnement sans négliger la plage de température.Principaux avantages
- Versions en PP, PVDF;
- Pompe immergée dans une cuve;
- Moteur démontable également quand la pompe est déjà installée;
- Absence de soudures;
- Egalement utilisable avec des fluides très sales;
- Débit élevés: de 6 à 75 m3/heure;
- Remplacement moteur sans démontage de la pompe;
- Simple remplacement de la bague d’usure;
Extrême facilité d’entretien;
- Complètement démontable;
- Peuvent être fournies également sans moteur;
Description de la pompe
Les pompes centrifuges verticales en résine Debem sont constituées par un robuste corps de pompe et par une colonne fixée à la plaque de bridage sur laquelle est assurée la lanterne qui constitue l’élément de fixation du moteur électrique. Le moteur est monté en prise directe au moyen d’un joint élastique sur l’arbre de la pompe. La roue ouverte est fixée à l’autre extrémité de l’arbre, qui est soutenu par un roulement radial. La forme de cette pompe permet le démontage du moteur, même sans démonter la pompe elle-même de l’installation.
A = moteur électrique
B = joint de transmission
C = lanterne
D = roulement radial
E = colonne externe
F = revêtement arbre
A – Bague en céramique
H = roue
I = tube de refoulement
L = conduite d’aspiration
M = bague d’usure
Fonctionnement
La roue solidaire à l’arbre et au moteur électrique, monté en prise directe, est mise en rotation à une vitesse préfixée et crée, par effet centrifuge, une aspiration sur la conduite centrale et un refoulement sur la conduite périphérique.
-
